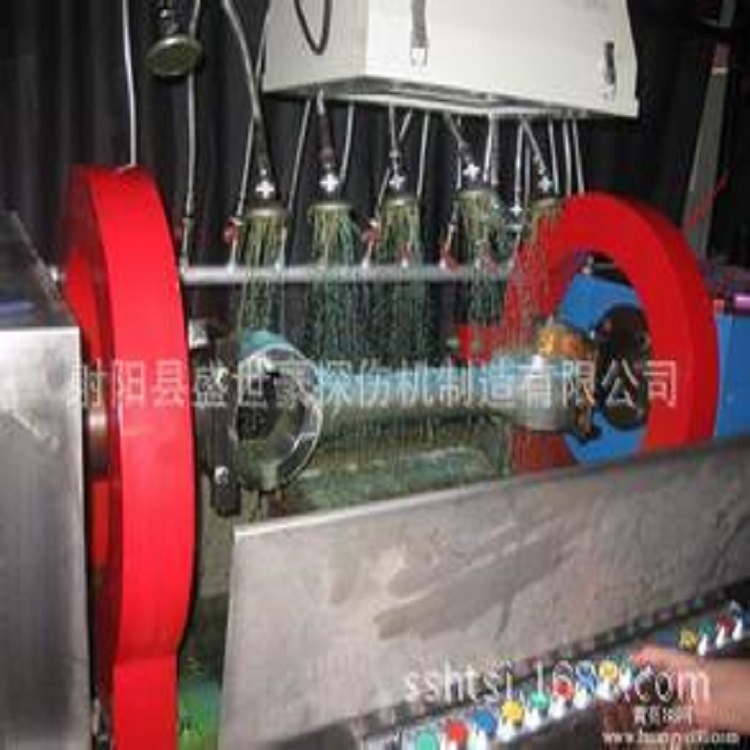

气瓶类荧光磁粉探伤检测流水线

产品概述：

     CJH-2A型气瓶类荧光磁粉探伤检测流水线分由上料部分、磁化观察退磁部分和下料部分组成。其上料部分由上料台架和传动部分组成；其磁化观察退磁部分由（1）、喷淋磁化系统，（2）、周向磁化系统，（3）、纵向磁化系统，（4）、磁场补偿系统，（5）、磁悬液喷洒及回收系统，（6）、荧光暗室系统，（7）、观察系统，（8）、退磁系统等部分组成。该机支承部分采用优质槽钢、角钢、优质冷轧钢板和不锈钢等焊接而成，所有焊接表面修磨光亮，保证设备外观质量美观。该设备制造标准为：1、满足钢瓶整体荧光探伤工艺要求；2、符合GB3721-83《磁粉探伤机》和JB/T8290-1998《磁粉探伤机》标准；3、符合JB/T4730-2005《承压设备无损检测》对检测设备的相关要求；4、满足ISO9001质量体系认证文件的要求；5、设备的安全性能符合国家相关标准的规定。其探伤动作流程为：吊装上料，工件放到布料机构上；推料,步进机构上料，输送；喷淋、磁化，同时观察；向下料机构输送；翻料下料。

主要技术参数

     1、周向磁化磁势：AC0-24000AT 数字设定，自动跟踪，带断电相位控制；

     2、纵向磁化磁势：AC0-24000AT 数字设定，自动跟踪，带断电相位控制；

     3、磁化方式：周向磁化、纵向磁化、复合磁化；

     4、暂载率：100%；

     5、磁化灵敏度：A型2#试片清晰显示；

     6、转动方式：电动，并能无级变速；

     7、探伤节拍：钢瓶前进速度100-150mm/分钟；

     8、退磁方式：穿过远离法；

     9、充退磁线圈内径：φ700mm；

     10、退磁效果：退磁后的最大剩磁 ≤0.2mT（180A/m）；

     11、紫外线强度：距工件380mm处强度≥4000μw/cm2；

     12、电源控制柜：680mm(长)*500mm(深)*1700mm(高)；

     13、探伤主机：32000mm(长)*47000mm(宽)*2300mm(连暗室高)；

     14、电源：三相四线380V±10%/50Hz 6KVA；

      15、重量：约10吨。
